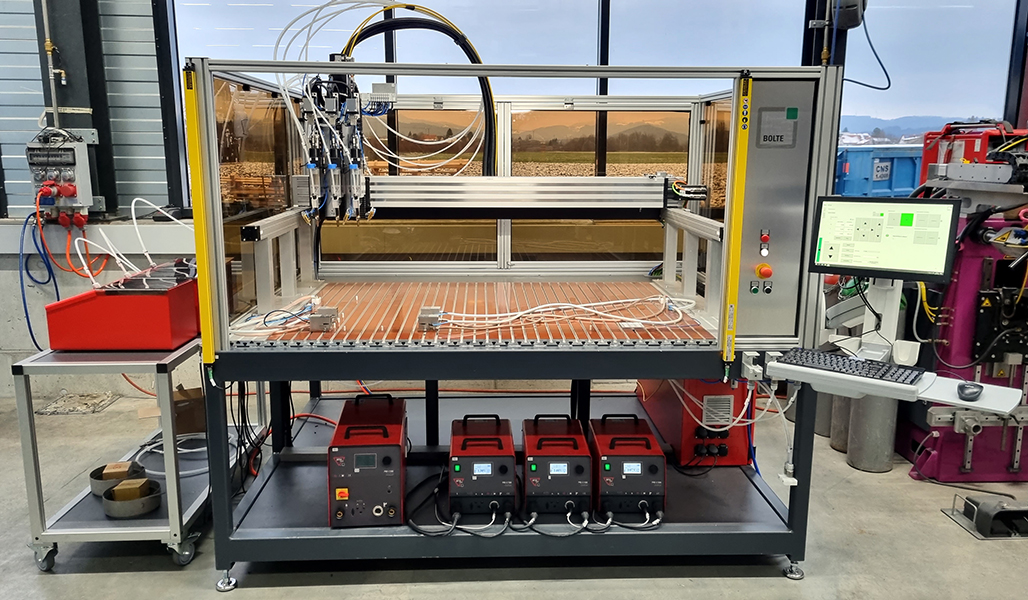

CNC-Bolzenschweißmaschine T1308025

  • Arbeitsbereich: 1300 x 800 x 250 mm
  • geschweißtes Stahl-Maschinengestell
  • sechs keramische Anschlagstifte auf der X- und Y-Nulllinie
  • Bediensoftware PRO-STUD (inkl. DXF-Datenkonverter)
  • Bedienung der Software über Monitor mit Tastatur und Maus (Steuerungs-PC mit Windows 10)
  • drei Automatik-Bolzenschweißköpfe KHA-200F mit integriertem Wegmesssystem (dritter Kopf wird alternativ mit dem Gerät PRO-C 1500 oder PRO-I 1300 verbunden)
  • Flüssigkeitssprühvorrichtung an jedem Schweißkopf
  • drei Bolzenschweißgeräte PRO-C 1500, ein Bolzenschweißgerät PRO-I 1300
  • drei automatische Bolzenzuführungen VBZ
  • drei pneumatische Bolzeneinzelzuführungen (Bolzenhandeinwurf) mit Bolzenweiche
  • Pick-up-Station für Sonderbolzen, die nicht durch einen Schlauch gefördert werden können

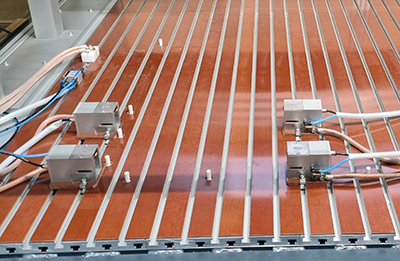

  • vier pneumatische Massespanner, Öffnungswinkel 90°

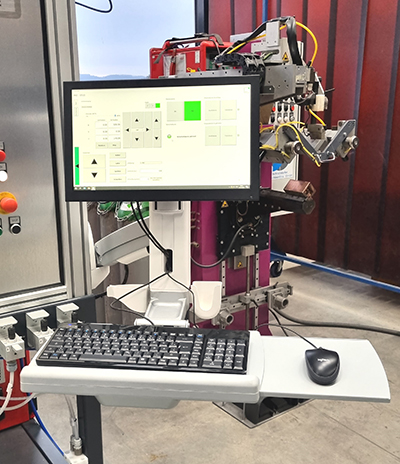

Bedienpanel mit Steuerungs-PC mit Monitor, Tastatur und Maus
Bediensoftware PRO-STUD (inkl. DXF-Datenkonverter)

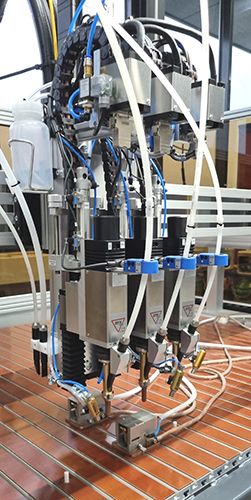

servomotorische Z-Achse 250 mm

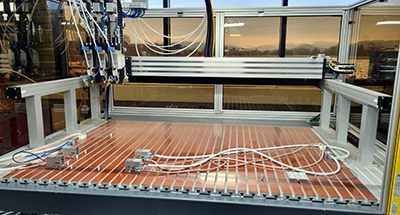

Schweißraum der CNC-Bolzenschweißanlage T1308025

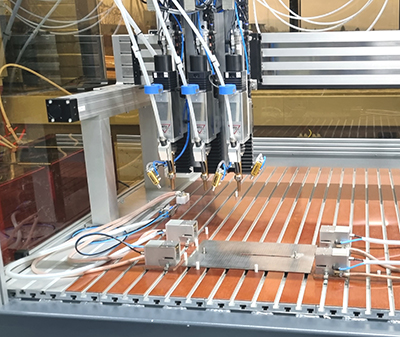

Schweißraum der CNC-Bolzenschweißanlage T1308025 nach dem Schweißen
Schweißköpfe in Parkposition

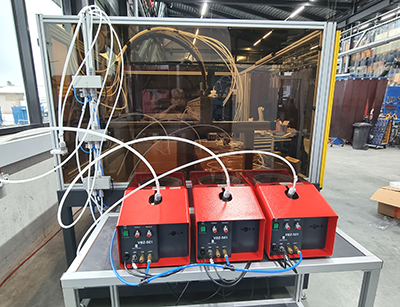

Automatische Bolzenzuführungen VBZ

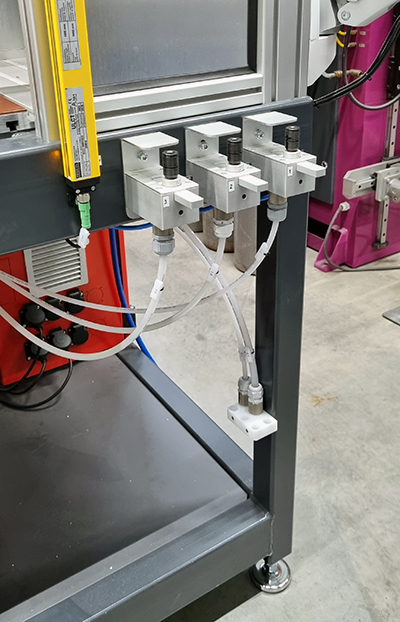

pneumatische Bolzeneinzelzuführungen (Bolzenhandeinwurf)

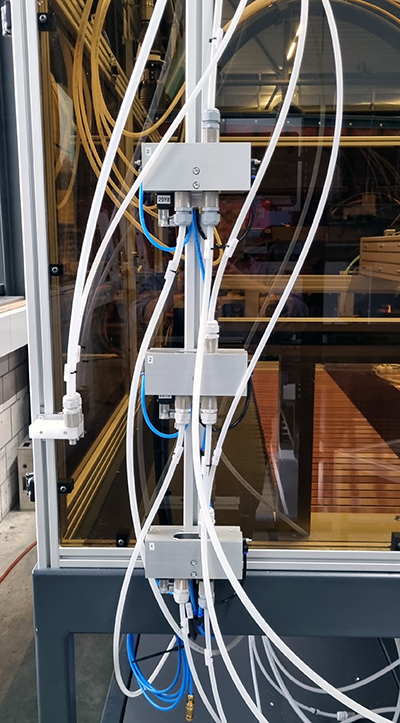

Bolzenweiche für pneumatische Bolzeneinzelzuführungen

keramische Anschlagstifte auf der X- und Y-Nulllinie

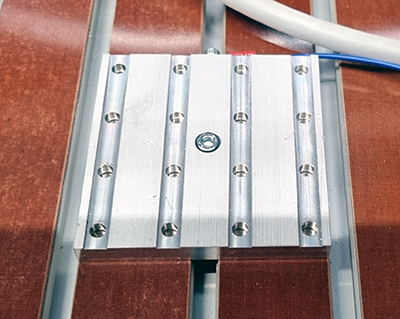

Pick-up-Station
