Bolzenschweißanlage zum gleichzeitigen Schweißen von drei Aluminiumstiften

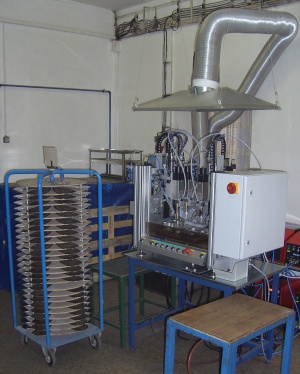

Bolzenschweißarbeitsplatz mit Bolzenschweißanlage, Werkstück-Transportwagen und Prüftisch.

Die Bolzenschweißanlage ist ausgerüstet mit:

  • drei Automatikbolzenschweißköpfen KHA-200F (jeweils mit Flüssigkeitssprühvorrichtung)
  • drei automatischen Bolzenzuführungen VBZ
  • drei Bolzenschweißgeräten LBS 44

Die Bolzenschweißanlage ist ausgelegt zum Schweißen von drei Aluminiumstifen auf eine Bügeleisensohle. Die Aluminiumstifte dienen zur Befestigung der Heizeinheit an der Bügeleisensohle.

Zur Erhöhung der Taktzeit schweißen die drei Schweißköpfe gleichzeitig

Der Schweißrauch wird über eine zentrale Absaugung abgeführt.

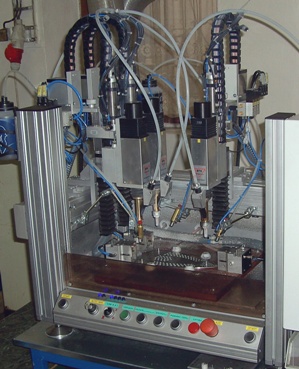

Schweißbereich der Bolzenschweißanlage

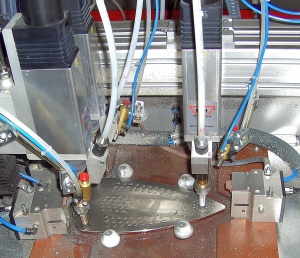

Aufspannvorrichtung mit eingelegter Bügeleisensohle und Schweißköpfen (mit Flüssigkeitssprühvorrichtung) in Schweißposition

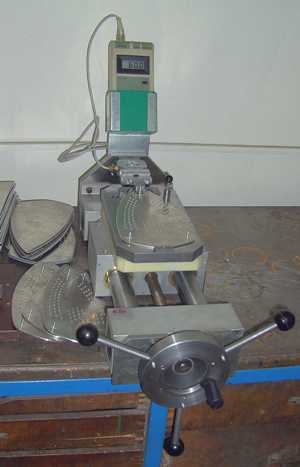

Piezokristall-gesteuerte Biege-Prüfvorrichtung

In Positionsprüflehre eingelegte Bügeleisensohle

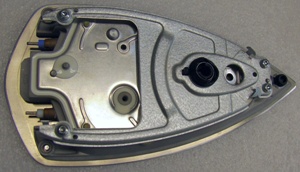

Bügeleisensohle mit montierter Heizeinheit
