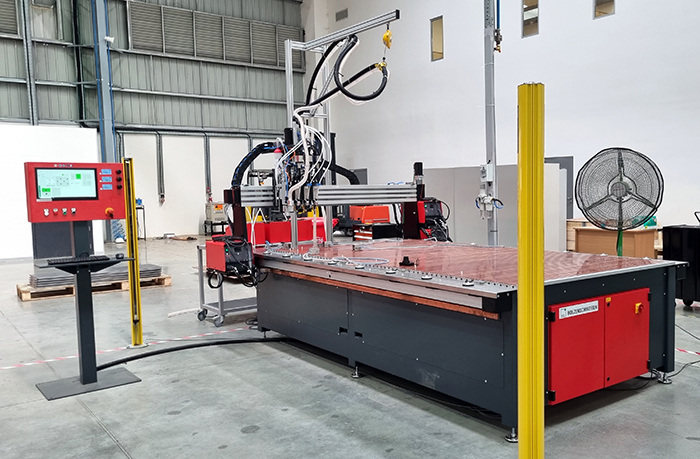

CNC-Bolzenschweißanlage V 150300 (Arbeitsbereich: 1500 x 3000 x 250 mm)

  • Arbeitsbereich: 1500 x 3000 x 250 mm
  • geschweißtes Stahl-Maschinengestell
  • zwölf keramische Anschlagstifte auf der X- und Y-Nulllinie
  • pneumatisch absenkbare Kugelrollen für leichtes Handling großer Bleche
  • Bediensoftware PRO-STUD (inkl. DXF-Datenkonverter)
  • Bedienung der Software über Monitor mit Touch-Funktionalität sowie Tastatur und Maus (Steuerungs-PC mit Windows 10)
  • drei Automatik-Bolzenschweißköpfe KHA-200F mit integriertem Wegmesssystem
  • Flüssigkeitssprühvorrichtung an jedem Schweißkopf
  • drei Bolzenschweißgeräte PRO-C 1500
  • drei automatische Bolzenzuführungen VBZ
  • Fräseinheit mit Absaugvorrichtung
  • sechs pneumatische Massespanner, Öffnungswinkel 90°
  • Lichtvorhang zur Absicherung des Arbeitsbereichs

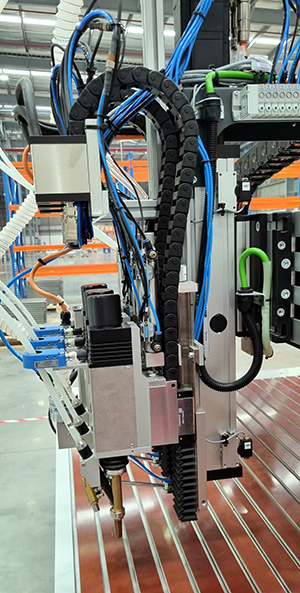

servomotorische Z-Achse 250 mm

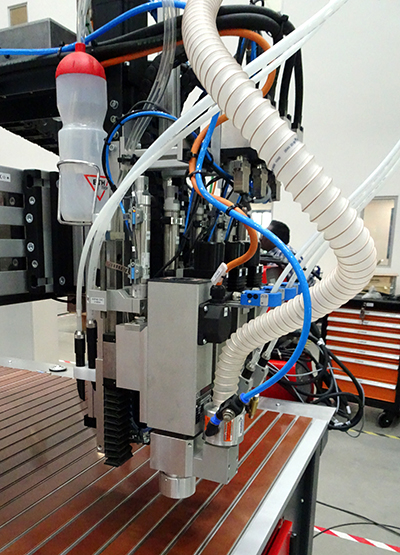

Fräseinheit mit Absaugvorrichtung

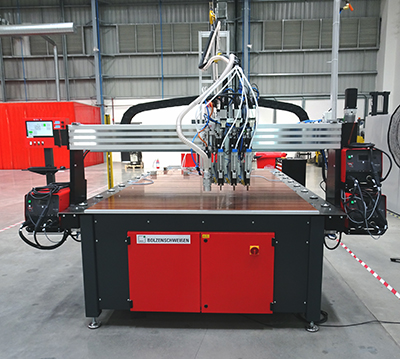

Maschine in Serviceposition

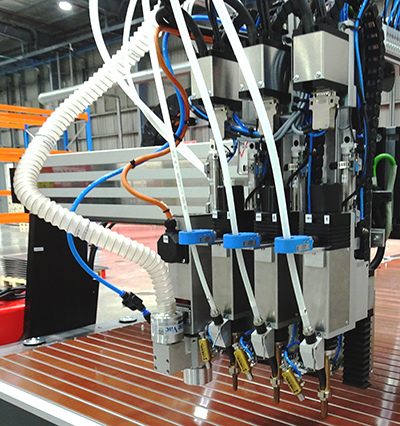

Detailansicht: Automatik-Bolzenschweißköpfe KHA-200F mit integriertem Wegmesssystem und Flüssigkeitssprühvorrichtung, Fräseinheit mit Absaugvorrichtung

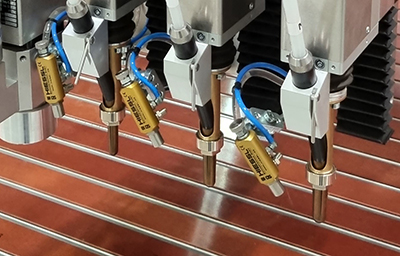

Detailansicht: Flüssigkeitssprühvorrichtungen
