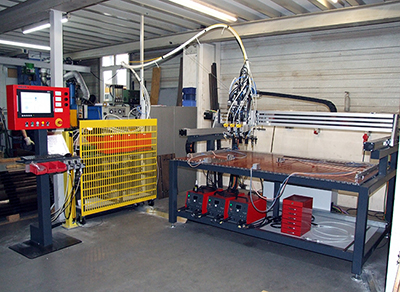

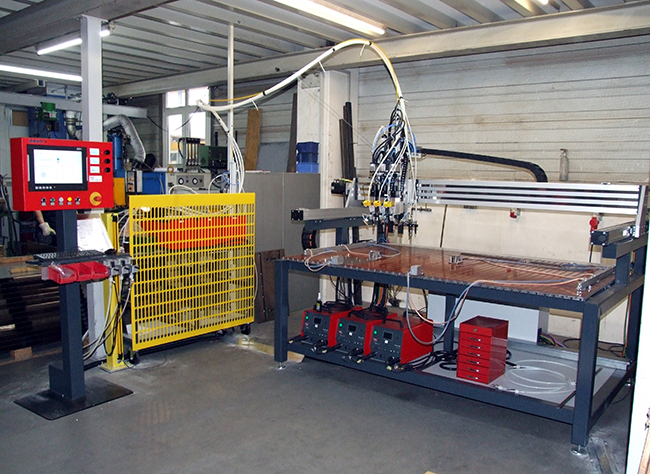

CNC-Bolzenschweißanlage 1500 x 1000 x 250 mm

  • Arbeitsbereich: 1500 x 1000 x 250 mm
  • geschweißtes Stahl-Maschinengestell
  • servomotorische Z-Achse 250 mm
  • Bedienpanel mit Touch Screen-PC, Bedienung und dxf-Datenimport durch Software i3stud, Bedien- und Anzeigeelemente der Bolzenschweißgeräte integriert
  • drei Automatik-Bolzenschweißköpfe KHA-200F mit integriertem Wegmesssystem
  • drei Bolzenschweißgeräte PRO-C 1500
  • drei automatische Bolzenzuführungen VBZ
  • drei Handeinwürfe mit Bolzenweiche für die Zuführung von Sonderbolzen
  • Flüssigkeitssprühvorrichtungen für Schweißköpfe
  • vier pneumatische Massespanner, Öffnungswinkel 90°
  • Anschlagstifte aus Keramik am Werkstück-Nullpunkt
  • Schutzzaun mit Lichtgitter zur Absicherung des Arbeitsbereichs

Schweißverfahren: Bolzenschweißen mit Spitzenzündung

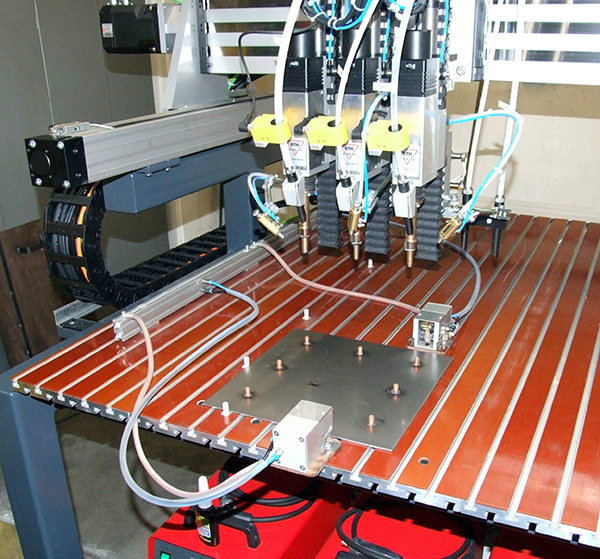

Maschine in Parkposition (frei programmierbar) nach dem Schweißens

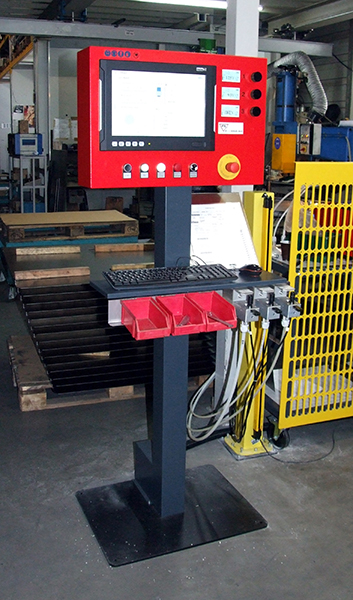

Bedienpanel mit Touch Screen-PC, Bedienung und dxf-Datenimport durch Software i3stud, Bedien- und Anzeigeelemente der Bolzenschweißgeräte integriert
Handeinwürfe für Sonderbolzen am Bedienpanel montiert

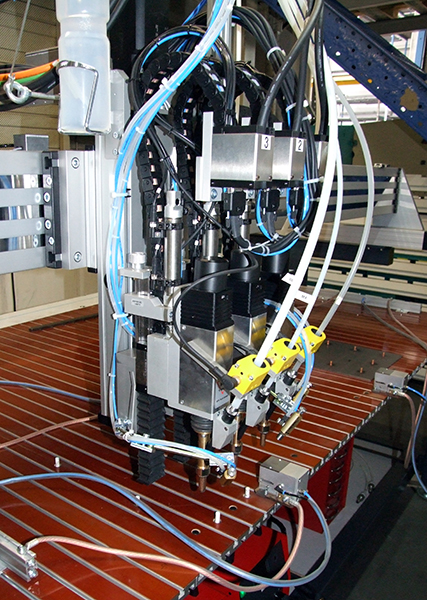

Maschine in Serviceposition

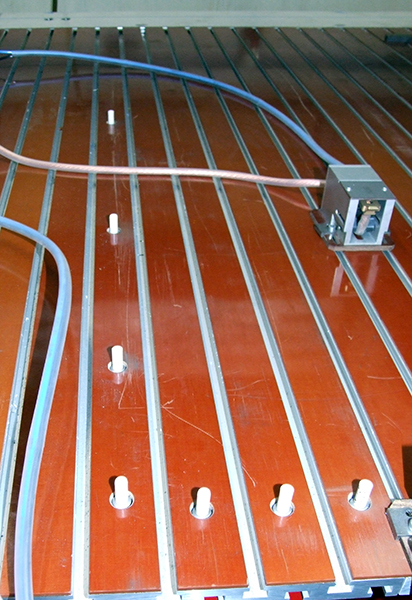

Detailansicht: Anschlagstifte aus Keramik am Werkstück-Nullpunkt
