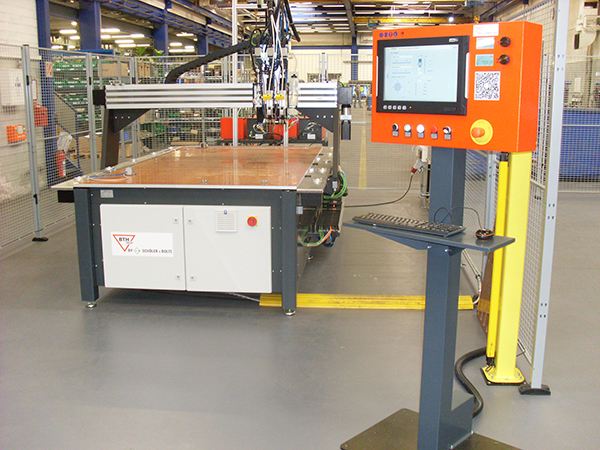

CNC-Bolzenschweißanlage 2500 x 1250 x 300 mm

  • Arbeitsbereich: 2500 x 1250 x 300 mm
  • geschweißtes Stahl-Maschinengestell
  • servomotorische Z-Achse 300 mm
  • Bedienpanel mit Touch Screen-PC, Bedienung und dxf-Datenimport durch Software i3stud, Bedien- und Anzeigeelemente der Bolzenschweißgeräte integriert
  • zwei Automatik-Bolzenschweißköpfe KHA-200F mit integriertem Wegmesssystem
  • Vorbereitung für dritten Automatik-Bolzenschweißkopf
  • zwei Bolzenschweißgeräte PRO-C 1000
  • zwei automatische Bolzenzuführungen VBZ
  • Masseanbringung über am Schweißkopf montierte gefederte Zylinder
  • Flüssigkeitssprühvorrichtungen für Schweißköpfe
  • zwei pneumatische Massespanner, Öffnungswinkel 90°
  • Schutzzaun mit Lichtgitter zur Absicherung des Arbeitsbereichs

Schweißverfahren: Bolzenschweißen mit Spitzenzündung

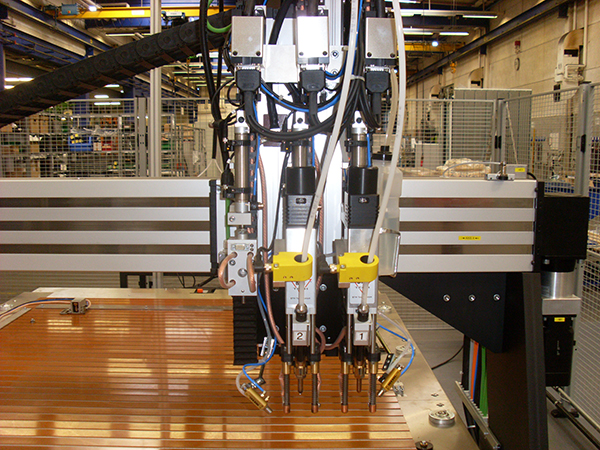

Detailansicht: Automatik-Bolzenschweißköpfe mit gefederten Zylindern für Masseanbringung und Flüssigkeitssprühvorrichtungen, Vorbereitung für dritten Automatik-Bolzenschweißkopf

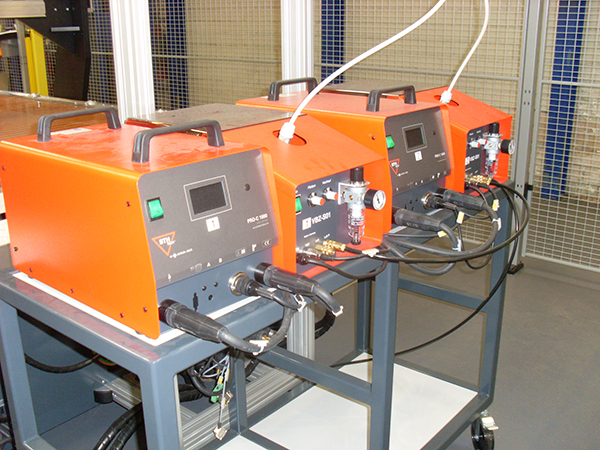

Detailansicht: Bolzenschweißgeräte PRO-C 1000 und automatische Bolzenzuführungen VBZ

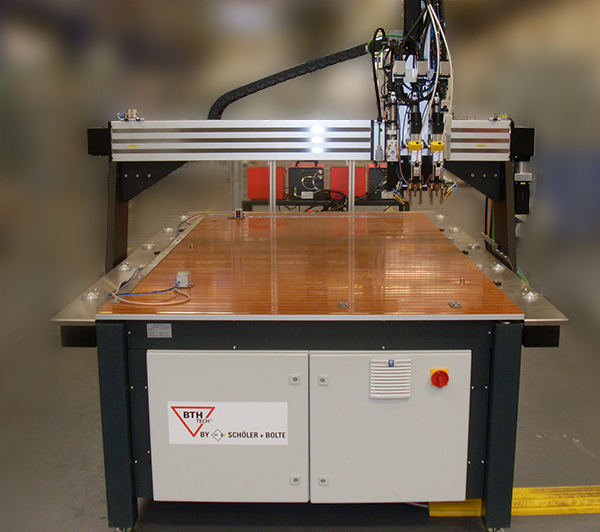

Detailansicht: Arbeitsbereich
