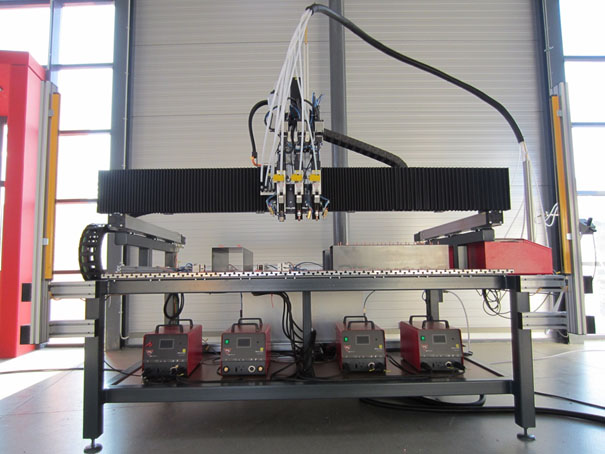

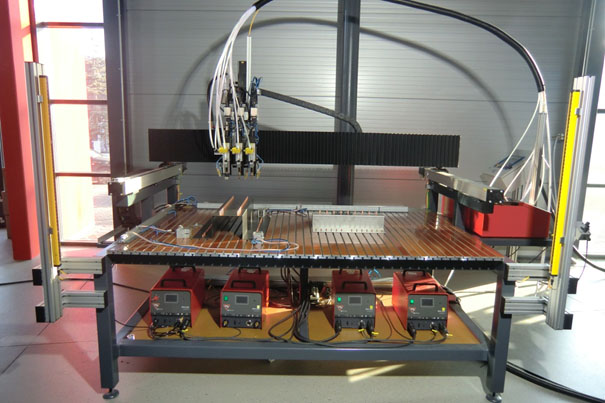

CNC-Bolzenschweißanlage 1500 x 1000 x 250 mm (mit Video)

  • Arbeitsbereich: 1500 x 1000 x 250 mm
  • geschweißtes Stahl-Maschinengestell
  • Linearmotorachse (Geschwindigkeit bis 2200 mm/s)
  • servomotorische Z-Achse 250 mm
  • Bedienpanel mit Touch Screen-PC, Bedienung und dxf-Datenimport durch Software i3stud, Bedien- und Anzeigeelemente der Bolzenschweißgeräte integriert
  • zwei Automatik-Bolzenschweißköpfe KKA-200F
  • ein Automatik-Bolzenschweißkopf KHA-200F
  • drei Bolzenschweißgeräte PRO-C 1500
  • ein Bolzenschweißgerät PRO-D 1200 (für Kurzzeithubzüngsschweißen (short cycle) unter Schutzgas)
  • drei automatische Bolzenzuführungen VBZ
  • Handeinwurf für Bolzeneinzelzuführung
  • Flüssigkeitssprühvorrichtungen für Schweißköpfe
  • Lichtgitter zur Absicherung des Arbeitsbereichs

Schweißverfahren: Bolzenschweißen mit Spitzenzündung und Kurzzeithubzündung

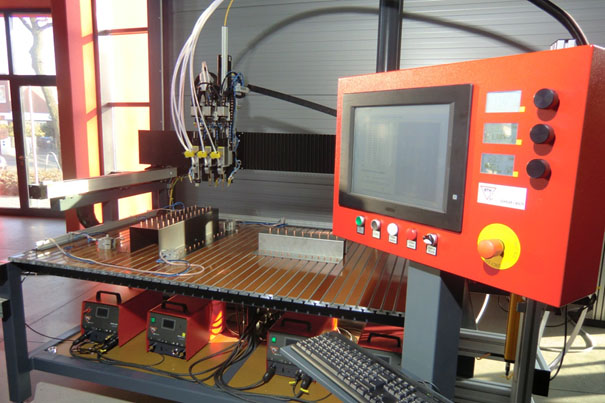

Detailansicht: Bedienpanel, Bedien- und Anzeigeelemente der Bolzenschweißgeräte

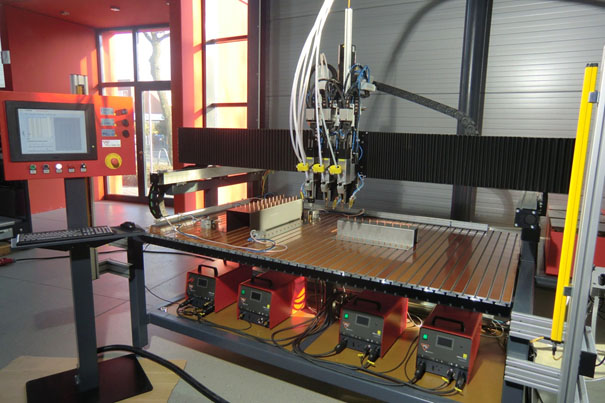

Detailansicht: Linearmotorachse, servomotorische Z-Achse mit pneumatischem Arbeitshüben AHP-080 und Automatik-Bolzenschweißköpfen

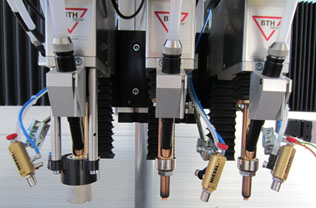

Detailansicht: Automatik-Bolzenschweißköpfe mit Flüssigkeitssprühvorrichtung

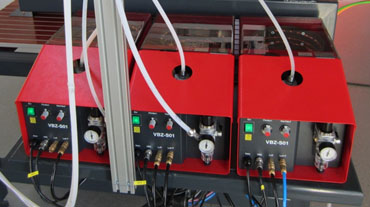

Geräteregal mit automatischen Bolzenzuführungen VBZ

Automatik-Bolzenschweißköpfe KHA-200F und KKA-200F

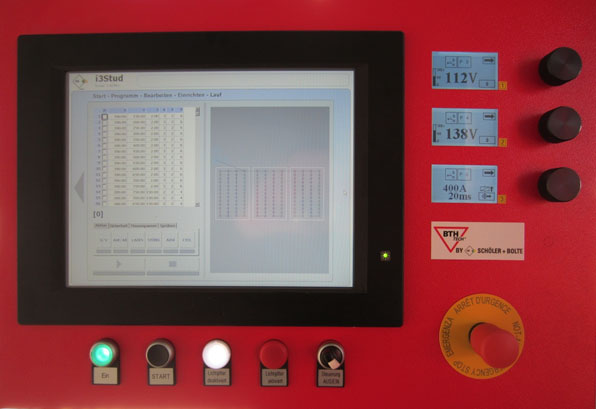

Detailansicht: Bedien- und Anzeigeelemente der Bolzenschweißgeräte im Bedienpanel

Detailansicht: Bedienelemente im Bedienpanel

Detailansicht: Handeinwurf für Bolzeneinzelzuführung

Video CNC-Bolzenschweißanlage 1500 x 1000 x 250 mm
